Outil d'accrochage (snap)
<< Click to Display Table of Contents >> Navigation: Outils > Outil d'accrochage (snap) |
Avec la majorité des outils permettant de dessiner des objets sur la carte (outils de mesure, outils de sélection, outils d'édition, etc.), vous pouvez utiliser la fonction d'accrochage (snap) qui permet d'accrocher le pointeur aux éléments existants. Cela est utile pour mesurer la distance précise entre 2 éléments, par exemple.

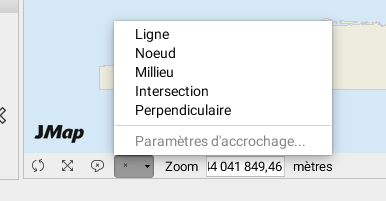

Le menu situé sur la barre d'état de la carte affiche les parties des éléments auxquelles l'accrochage peut être effectué. Appuyez sur la flèche pour ouvrir le menu et sélectionner en les cochant la ou les options d'accrochage. Appuyez sur l'icône pour activer la fonction d'accrochage. L'icône devient foncée. Appuyez à nouveau sur l'icône pour désactiver la fonction. Vos options d'accrochage demeurent sélectionnées.
Ligne
Cette option permet d'accrocher l'élément à la ligne la plus proche parmi celles qui sont à proximité.
Outil de snap (ligne)
Nœud
Cette option permet d'accrocher l'élément au nœud le plus proche d'une ligne ou d'un polygone, parmi ceux qui sont à proximité.
Outil de snap (noeud)
Milieu
Cette option permet d'accrocher l'élément au milieu d'une ligne ou d'un segment d'un polygone.

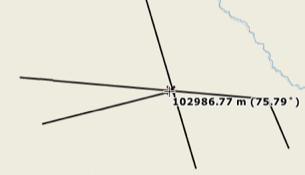

Intersection
Cette option permet d'accrocher l'élément à l'intersection de deux lignes.
Perpendiculaire
Cette option permet d'accrocher l'élément de manière perpendiculaire à une ligne ou à un segment d'un polygone.
