Mesures d'aire et de volume
La fonction Mesures d'aire et de volume permet de calculer le volume et l'aire drapée d'un polygone. La couche utilisée doit obligatoirement être un modèle numérique de terrain (MNT) à une bande. La bande doit contenir la valeur d'élévation du pixel. Pour utiliser cette fonction, il faut sélectionner l'outil
et délimiter une région sur la carte en cliquant sur chacun des points formant la surface. Pour fermer la région, appuyer sur la barre d'espace ou utiliser le double-clique de la souris.
Exemple de délimitation d'un polygone
Pour délimiter la région, il est aussi possible d'utiliser une géométrie provenant d'une couche vectorielle. Pour ce faire, avec l'outil de sélection, il faut sélectionner la géométrie et ensuite appuyer sur le bouton Mesures d'aire et de volume.

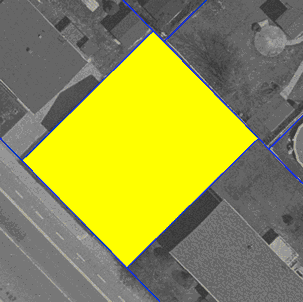

Sélection d'une géométrie provenant d'une couche vectorielle
Une fois la région définie, la fenêtre Niveau d'élévation de base s'affiche. Celle-ci permet de spécifier un niveau d'élévation de base, en mètres. Cette élévation servira de référence pour le calcul des volumes de remblais et de déblais.
Détermination du niveau de base
Mesure d'aire et de volume |
|
|---|---|
Niveau d'élévation de base |
Élévation qui sera considérée comme la base pour le calcul. Il y aura alors un volume de remblais et de déblais. |

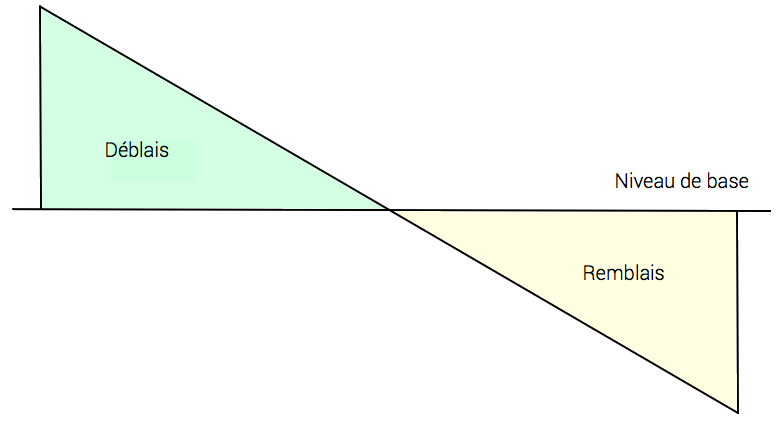

Schéma de remblais et déblais
 |
| Schéma représentant les remblais et les déblais |

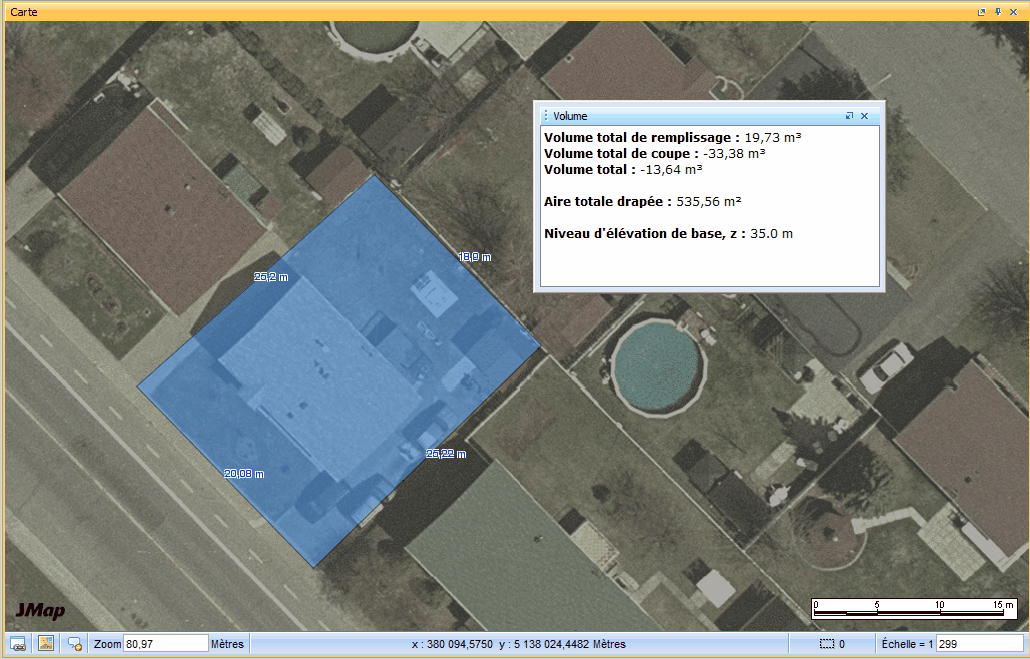

Présentation des résultats
 |
| Résultat du calcul du volume et de l'aire drapée |
Mesures d'aire et de volume |
|
|---|---|
Volume total de remblais |
Quantité de matière nécessaire pour remplir les cavités comprises entre le niveau d'élévation de base et la partie la plus basse du MNT pour le polygone sélectionné. |
Volume total de déblais |
Quantité de matière à enlever dans le polygone sélectionné pour atteindre le niveau de base. |
Volume total |
Volume net. C'est l'addition du volume total de remblai et du volume total de déblai. |
Aire totale drapée |
Aire totale de la surface. Cette aire est drapée, c'est-à-dire qu'elle tient compte du relief. |
Niveau d'élévation de base, z |
Niveau d'élévation de base, en mètres, ayant servi aux calculs. |
